芯片组

Intel Alder Lake

内存

2 × DDR4 SO-DIMM DDR4 2666MHz/2933MHz/3200Mhz  Max:64G

显示控制器

Intel CPU集成显示控制器(依据所配CPU不同)

显示接口

1 × HDMI接口；   1 x LVDS；   1 x HDMI  (侧出可选)  ；1 x COM  (可选DP/VGA)

声卡

Realtek ALC897高清音效芯片

存储

1 × M.2 2280插槽  (支持SATA/NVME模式)

1 ×SATA3.0接口 +  1 ×SATA电源接口

网络

1 × RJ45接口；Realtek RTL8111M千兆网卡芯片

WiFi

1 × M.2 2230插槽  (支持WIFI/BT/CNVI)

音频接口

1 x Line out ，   1 x Mic in  ( 3.5mm Audio Jack)

1 x F_Audio插针  ( 2 x 5-1 2.54mm规格)

1 x 4pin喇叭接口  ( 3W/4Ω x2 )

USB接口

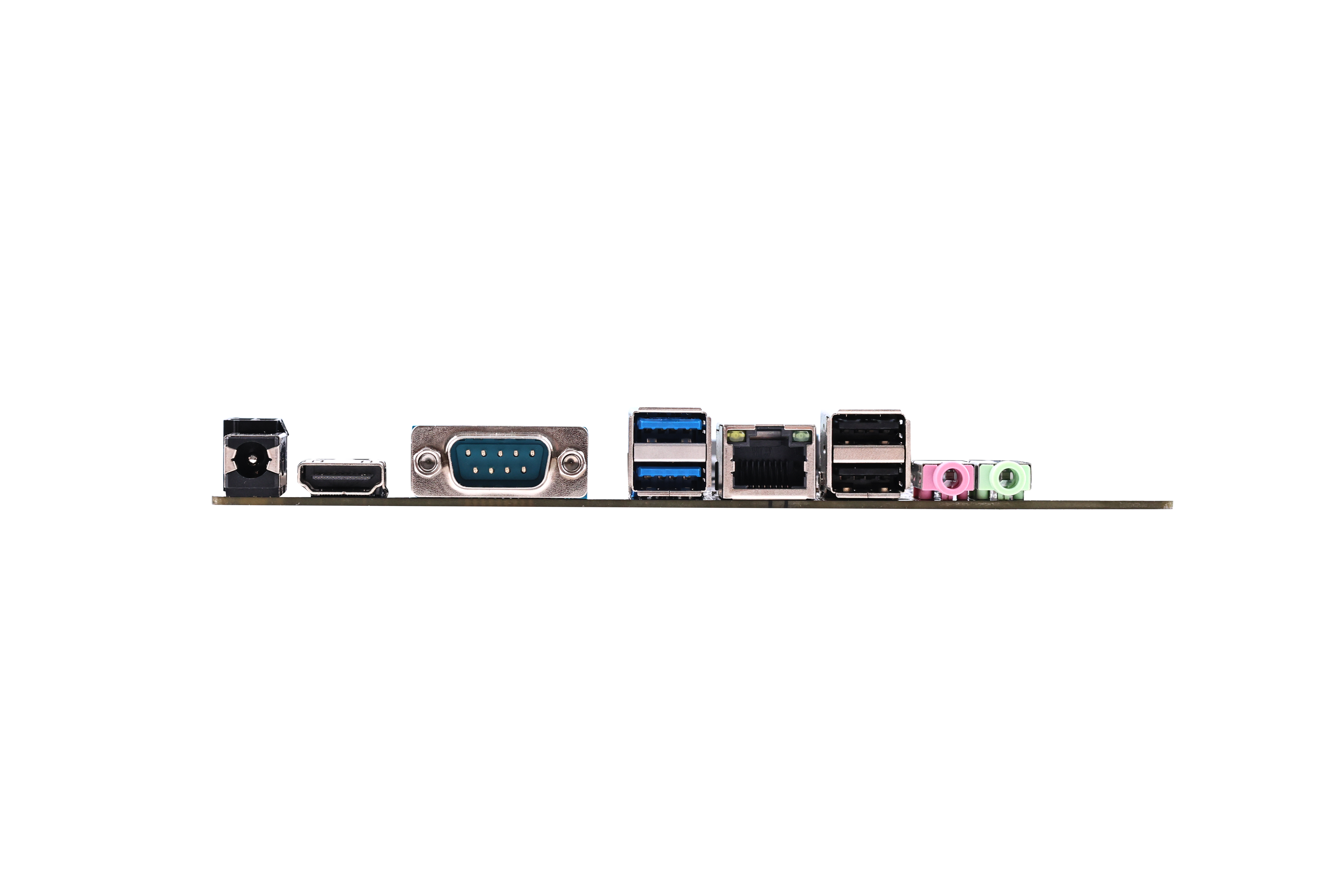

IO接口: 给予 2 × USB3.0 ；2 × USB2.0  (可选1× RJ45接口)

板载插针: 扩展2个USB3.0端口；扩展3个USB2.0端口

LVDS功能

1 × LVDS 30PIN插针  (最大支持120HZ)  ，1 × LCD_VOL_SEL显示屏电压跳帽(5V/12V)

1 ×4PIN MON_SW插针 ，1 × LVDS_OFF跳帽

背光功能

1 ×8PIN INVERTER接口(背光+/-) ，1 × BKL_VOL背光电压跳帽(12V/19V)

功能插针

1 × FPANEL面板插针 ，1 ×4PIN CPU风扇

其他

1 ×4PIN DC 插座 ，1 ×JBIOS 插座

电源输入

12~19V DC IN,  2.5/5.5 DC Jack 供电接口

BIOS支持

128M flash ROM ，AMI UEFI BIOS ，PC Health ，WOL

产品尺寸

Thin Mini-ITX主板规范 ，170 x 170 mm x 6L

工作温度

-10~50摄氏度

工作湿度要求

10%~90%无凝结

存储温度

-20~70摄氏度

非工作湿度要求

5%~95%无凝结

操作系统

Win10 /W11/Ubuntu
