JEA-E68G
基于瑞芯微 RK3568J/RK3568 SoC设计，给予丰富I/O资源及灵活扩展，支持Docker及MQTT等主流协议，满足工商业储能、工业自动化、传统电力行业等多种场景需求。
- •
- ARM平台 工商业储能网关
- •
- 基于瑞芯微 RK3568J/RK3568 SoC设计
- •
- 4x Cortex-A55 + 1 TOPS NPU + 1x Mali-G52 3D GPU
- •
- 板载 2/4GB LPDDR4X + 16/32GB eMMC 5.1
- •
- 支持 3x 千兆网口、1x 百兆网口、4x USB
- •
- 支持 8x RS485、2x RS232、2x CAN，带数字隔离保护
- •
- 支持 8x DI、8x DO，带光耦隔离保护
- •
- 支持 Docker及MQTT、Modbus、EtherCAT、CANopen等主流协议
- •
- 支持掉电保护，掉电后可维持5秒4G或WiFi在线
- •
- 支持 DC 12~30V 宽压输入
- •
- 支持 -20~70℃ 宽温工作环境
系统 | 处理器 | Rockchip RK3568J,ARM® 4核 64位处理器 |
CPU | 四核 ARM Cortex-A55,最大主频 2.0GHz | |
NPU | 1 TOPS Neural Network performance | |
内存 | 板载2/4GB LPDDR4X | |
存储 | 板载16/32/64GB eMMC 5.1 for OS 1x Micro TF slot 1x M.2 2280 (SATA)for SSD |
视频 | GPU | Arm Mali-G52-2EE, 持 OpenGL ES1.1/2.0/3.0/3.1/3.2, Vulkan 1.1, OpenCL 2.1 |
硬件编解码 | H.265,H.264, VP9视频解码,最高4K60Hz; H.264,H265视频编码,最高1080p60Hz | |
显示接口 | 1x HDMI 2.0 | |
音频 | 音频编解码 | RK809A-5 PMIC 集成编解码器 |
音频接口 | N/A | |
网络 | 以太网 | 3x RJ45,10/100/1000 Mbps 1x RJ45,10/100Mbps |
Wifi | 板载AW-CM358 | |
4G/5G | 1x Mini PCIe for 4G | |

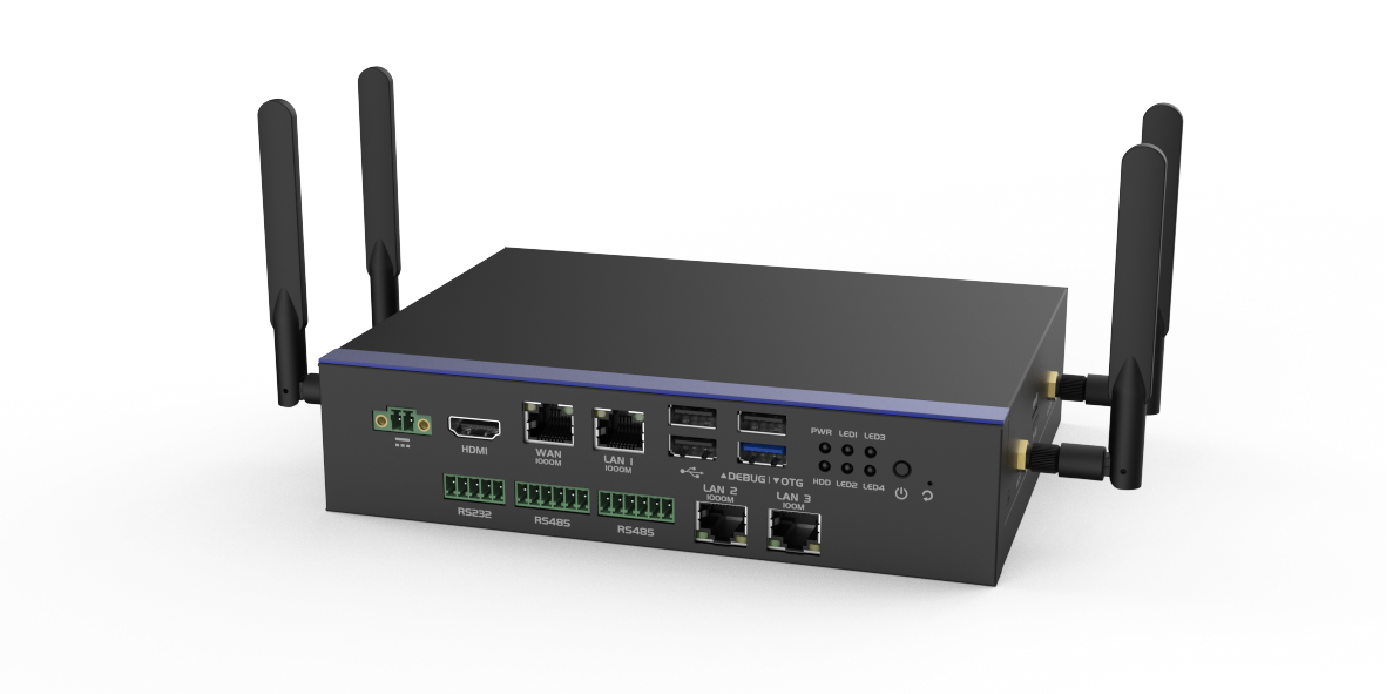

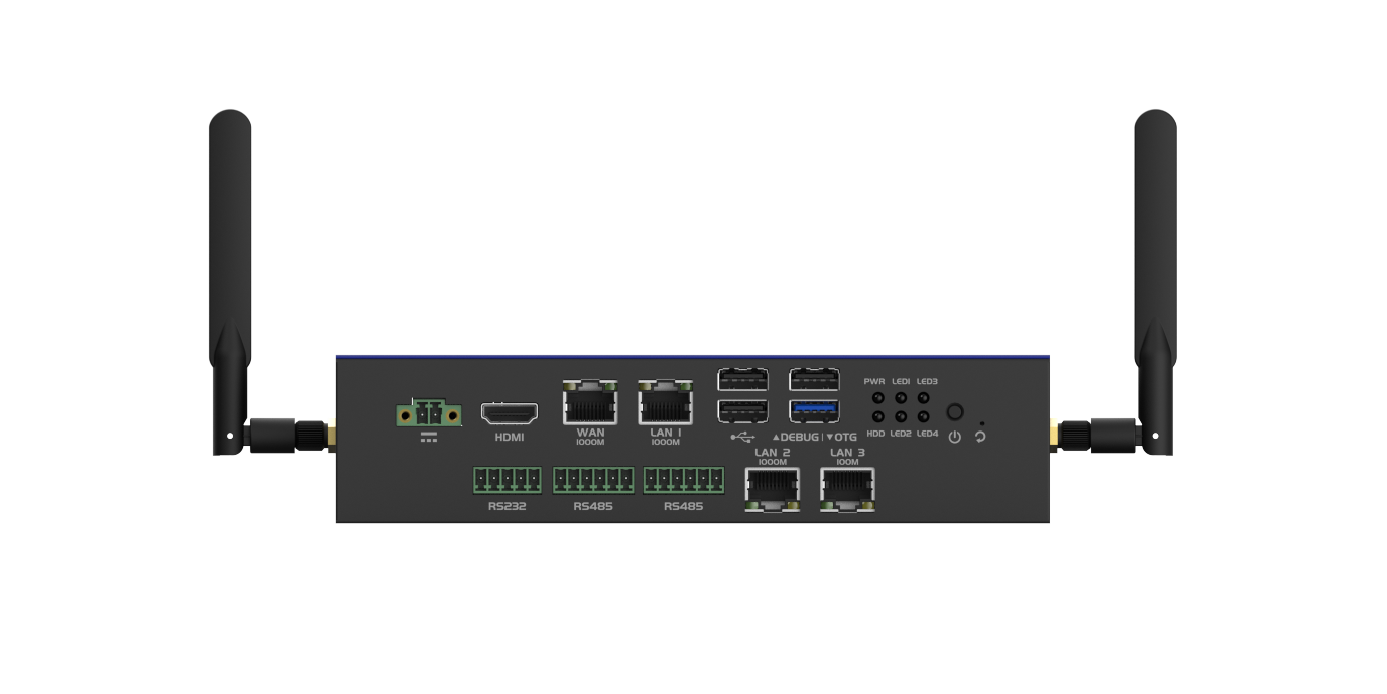

I/O | 前置I/O | 1x DCIN(15-24V) 1x HDMI2.0 3x USB2.0 1x USB3.0 OTG 2x RS232 数字隔离 ，默认波特率9600 4x RS485 数字隔离 ，默认波特率9600 1x Power button 1x Recover |

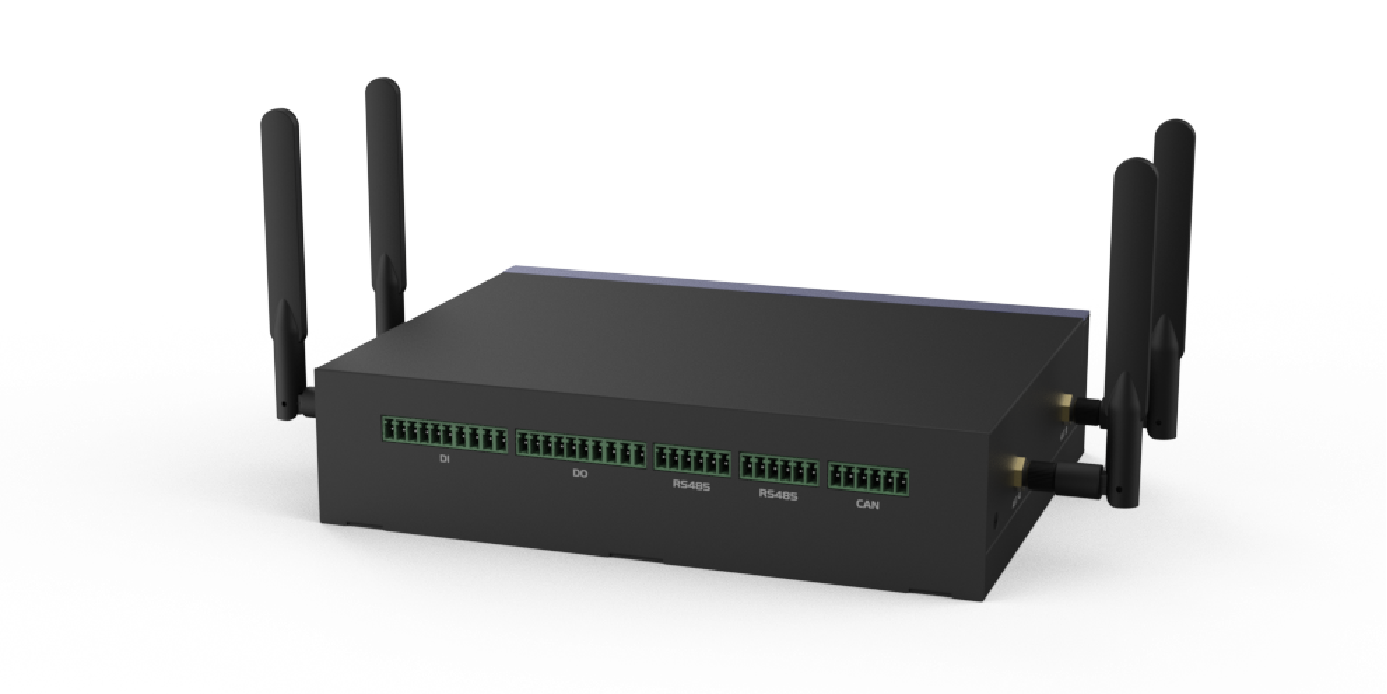

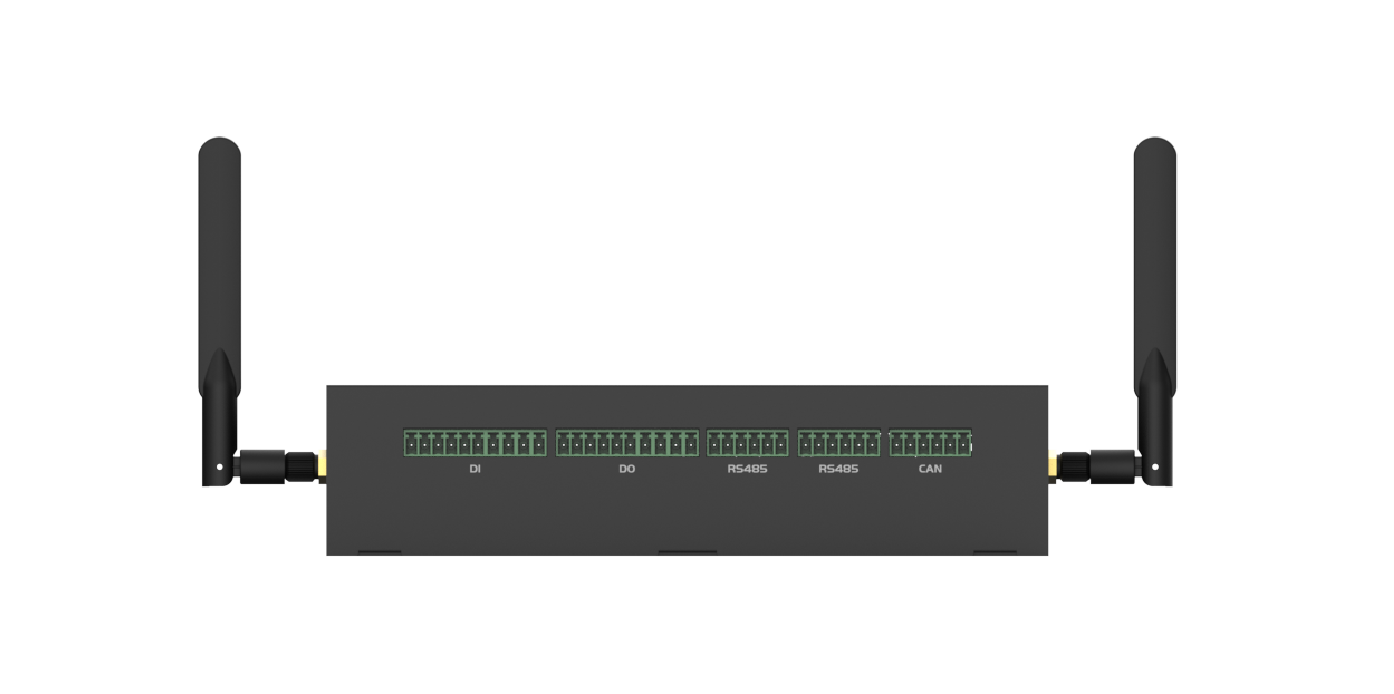

后置I/O | 8x DI 干节点输入 ，光耦隔离 8x DO 光耦隔离 4x RS485 数字隔离 ，默认波特率9600 2x CAN 数字隔离 默认波特率125/250k | |
其它 | 看门狗 | Watchdog Timer & power on/off management |
尺寸 | 190(215) mmx 140mm x 50mm（含壁挂尺寸） | |
掉电保护 | 可检测电源掉电信息 ，掉电后可维持 5 秒网络/4G 或 Wi Fi 在线 | |
软件 | 系统 | Debian11,Ubuntu 20.04 |
工作 环境 | 工作温度 | -20~70℃ |
存储温度 | -40~85℃ | |
相对湿度 | 10%~90% Humidity, 无冷凝 |
选型
型号 | 处理器 | 内存 | 存储 | LAN | USB | RS485 | RS232 | CAN | 工作温度 |
IVS-E68G-AQH00 | RK3568J | 4GB | 64GB | 4 | 4 | 8 | 2 | 2 | -20~70℃ |
IVS-E68G-AQM00 | RK3568J | 2GB | 32GB | 4 | 4 | 8 | 2 | 2 | -20~70℃ |
IVS-E68G-BQH00 | RK3568 | 4GB | 64GB | 4 | 4 | 8 | 2 | 2 | 0~60℃ |
IVS-E68G-BQM00 | RK3568 | 2GB | 32GB | 4 | 4 | 8 | 2 | 2 | 0~60℃ |
装箱清单
配件编号 | 描述 |
60W电源适配器 | AC 100~240V to DC 24V @2.5A, 5.5x2.5mm |
Wifi天线 | 1x 2.4 GHz Wifi天线 |
可选配件
4G扩展套件 | 1x EC20-CE MiniPCIe接口, 1x 天线 |
国标电源线 | 国标三插+品字尾电源线 |
SSD 16GB | SSD16GB,M.2_M-KEY,2280,SATA |
